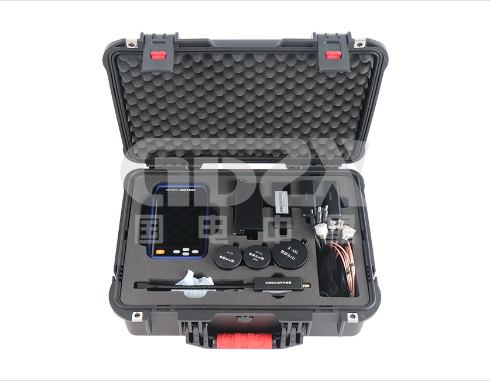

ZXPD-300T4 局部放電檢測儀的多維感知與智能診斷

在電力設備狀態監測領域，局部放電（PD）檢測是診斷絕緣隱患的“聽診器”。傳統檢測手段常受限于單一傳感器，如同“盲人摸象”，難以全面捕捉復雜放電現象。ZXPD-300T4 局部放電檢測儀突破技術邊界，以四通道融合感知、智能分析與移動互聯為核心，為技術人員提供了更銳利的絕緣狀態洞察工具。

一、 多維感知：四通道融合，捕捉放電全頻譜

ZXPD-300T4 的核心優勢在于其強大的多物理量同步檢測能力：

地電波 (TEV)： 精準感知開關柜等金屬外殼設備表面瞬態電磁波（3M-100MHz），定位內部放電，測量范圍 0~60dB (±2dB)。

超聲波 (US)： 非接觸式（中心頻率 40kHz，精度 ±0.1μV）與接觸式（20kHz~300kHz，靈敏度 0.1mV）雙模式，靈敏捕捉放電產生的機械振動與氣體擾動，有效定位表面或外部放電。

特高頻 (UHF)： 覆蓋 300MHz~1.5GHz 頻段，靈敏度 <-60dBm，擅長捕捉 GIS 等密閉設備內部的超高頻電磁輻射信號，抗干擾能力強。

高頻電流 (HFCT)： 檢測電力電纜及接地線上的高頻電流信號（1M-30MHz），傳輸阻抗 >5mV/mA@10MHz，是電纜局部放電診斷的利器。

對比傳統單一傳感器設備： ZXPD-300T4 實現了 “一機多能”，一臺設備即可覆蓋開關柜、GIS、變壓器、電纜等主要電力設備的檢測需求，避免了攜帶多臺儀器的繁瑣，顯著提升現場工作效率。

二、 智能診斷：圖譜可視與深度學習賦能精準判斷

設備搭載高性能硬件（12bit 采樣精度）與智能分析系統，將原始信號轉化為直觀、可判讀的信息：

多周期圖譜分析： 支持二維(φ-q, φ-n)、三維(q-φ-n)圖譜實時顯示與存儲，清晰展現放電相位、幅值、頻次關系。

放電指紋識別： 內置放電類型特征庫，可自動比對測量數據，輔助識別懸浮放電、沿面放電、內部氣隙放電等典型放電類型。

多模式頻率分析： 結合時域、頻域分析工具，有效區分真實放電與背景噪聲，提升診斷置信度。

對比基礎巡檢儀： ZXPD-300T4 超越了簡單的“數值讀取”，提供深度放電模式識別與可視化分析，使技術人員能夠“知其然，更知其所以然”，精準定位故障性質。

三、 移動互聯：Android 平臺與物聯擴展重塑工作流

設備采用現代化設計理念，深度融合移動與物聯技術：

智能操作系統： 基于 Android 系統開發，5.0 英寸高清觸控屏（800×480），界面直觀友好，操作邏輯清晰，學習成本低。

現場記錄一體化： 集成 500 萬像素攝像頭，可即時拍攝設備銘牌、測試位置及異常狀況，與檢測數據綁定存儲于 TF 卡，實現巡檢記錄電子化、無紙化。

物聯與擴展： 標配 RFID 讀寫功能，便于設備身份快速識別與數據關聯，為設備資產管理和狀態跟蹤奠定基礎。支持 WIFI、藍牙、USB-Type C，方便數據傳輸與系統擴展。

對比舊式儀器： 其智能化、便捷化與可擴展性徹底改變了傳統局放檢測的工作模式，從“數據采集”邁向“信息管理”與“狀態跟蹤”。

四、 堅固可靠：為嚴苛現場而生

便攜耐用： 僅重 0.85kg，尺寸緊湊（235×133×48mm），單手持握操作輕松。內置 4800mAh 電池，續航長達 7 小時。

環境適應性： 寬溫工作（-20℃ ~ 50℃）與存儲（-40℃ ~ 70℃），耐高濕（10%-90% 非冷凝），適應高海拔（≤3000m），滿足變電站、戶外、地下室等復雜環境需求。

典型應用場景對比

技術實戰：變壓器套管沿面放電定位

某 220kV 主變運行中后臺報輕瓦斯告警。技術人員使用 ZXPD-300T4：

1.在變壓器油箱壁采用接觸式 US 探頭，檢測到明顯的 50/100Hz 相關性脈沖信號，幅值約 350μV。

2.使用HFCT 卡扣在套管末屏接地線，確認信號來源于高壓套管。

3.TEV 探頭在套管升高座檢測到微弱信號。

4.綜合 US 定位與 HFCT 信號相位特征，結合設備內置放電類型庫提示，診斷為高壓套管存在嚴重沿面放電。停電檢查證實套管內部存在貫穿性樹枝狀放電痕跡，避免了事故擴大。

 ZXPD-300T4 局部放電檢測儀代表了電力設備絕緣狀態監測的新高度。其四通道綜合感知能力突破了檢測盲區，多維圖譜分析與智能診斷提升了故障識別精度，Android 平臺與物聯擴展則革新了現場工作模式。對于追求高效、精準、智能化診斷的技術人員而言，ZXPD-300T4 不僅是強大的檢測工具，更是實現設備狀態精益化管理和電網安全穩定運行的關鍵利器。持續探索其在不同設備、不同放電模式下的應用技巧，將助力技術人員在絕緣診斷領域走得更深、更遠。

國電中星是電力檢測設備生產廠家，生產的產品種類多，型號齊全，提供專業的技術支持，電話4000-828-027。
