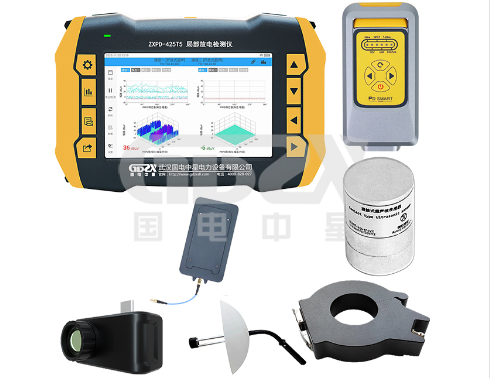

ZXPD-4系列多功能局部放電檢測儀深度解析與對比

在電力系統安全運行的核心領域，高壓開關柜、變壓器、GIS、電纜等關鍵設備的絕緣狀態如同設備的“生命線”。傳統檢測手段（如單一超聲波檢測儀、獨立紅外熱像儀或功能局限的局放測試設備）往往存在檢測維度單一、需要停電配合、效率低下、數據難以關聯分析等痛點。ZXPD-4系列多功能局部放電檢測儀的出現，標志著絕緣狀態檢測技術邁入集成化、智能化、高效化的新階段。

一、 技術突破：多原理融合與寬頻域覆蓋

ZXPD-4的核心優勢在于其強大的多傳感器融合能力與超寬頻帶覆蓋，徹底打破了傳統單一檢測手段的局限：

1.內置雙核心，外延無限可能：

內置傳感器： 標配高靈敏度超聲波傳感器（接觸/非接觸）與暫態地電壓（TEV）傳感器，無縫覆蓋開關柜、環網柜等設備局部放電產生的機械振動信號及內部放電耦合到柜體表面的電磁脈沖信號。

外接擴展： 提供專用接口，靈活外接變壓器高頻電流互感器（HFCT）、GIS特高頻（UHF）傳感器、電纜高頻傳感器等，輕松應對變壓器（含干變）、GIS組合電器、架空線及電力電纜等復雜設備的檢測需求。這種設計徹底替代了以往需要攜帶多種單一功能檢測儀的繁瑣模式。

2.超寬頻帶，洞悉放電全貌：
      儀器測試帶寬覆蓋30kHz ~ 2.0GHz 的驚人范圍，這使其能夠兼容并精準捕捉不同放電類型、不同傳播路徑產生的、跨越多個數量級的電磁頻譜信號：

地電波(TEV)： 3-100MHz (精度±1dB, 范圍0-70dBmV)

接觸式超聲波： 20-200kHz (精度±1dB, 范圍-6dBμV 至 68dBμV)

非接觸式超聲波： 中心頻率40kHz (精度±1dB, 范圍-6dBμV~70dBμV)

特高頻(UHF)： 300-2000MHz (精度±1dB, 范圍0-70 dBmV, 靈敏度2.4V/m)

高頻(HFCT)： 3-30MHz (靈敏度≤50pC, 傳輸阻抗9.9mV/mA)
這種全頻段覆蓋能力是單一原理設備（如僅支持TEV或僅支持超聲波）無法比擬的，為技術人員提供更全面、更準確的放電特征信息，顯著降低誤判和漏檢率。

二、 革命性優勢：非侵入、高效率、強診斷

1.非侵入式在線檢測：
ZXPD-4采用完全非侵入式的檢測方式，測試過程無需設備停電，也無需額外配置笨重且存在安全風險的高壓試驗源。這極大降低了檢測工作的安全風險和組織復雜度，實現了對設備運行狀態的真實、實時評估，尤其適合狀態檢修(CBM)的需求。對比傳統需要配合停電和高壓試驗的離線局放檢測方法，效率提升數倍以上。

2.紅外熱成像智能融合（可選高配）：
       可選配高性能紅外熱成像模塊（分辨率384×288，測溫范圍-20℃~400℃，精度±2℃），將設備表面不可見的溫度分布轉化為直觀的可見光圖像。紅外檢測不受可見光影響，非接觸、可穿煙透霧，是發現電氣連接不良、過載、內部損耗等導致發熱故障的黃金標準。ZXPD-4將局放檢測與紅外測溫集成于一體，使技術人員能在一次檢測中同時捕捉絕緣劣化（放電）和過熱隱患這兩類最常見的設備缺陷，實現“電-熱”雙維度的綜合診斷。這解決了傳統工作中需要分別使用局放儀和紅外熱像儀進行兩次檢測、數據難以同步關聯的問題，大幅提升綜合診斷效率和準確性。

3.智能診斷與高效管理：

7英寸高清觸摸屏(1280*800) 提供直觀的人機交互界面，實時顯示多通道信號波形、頻譜圖、PRPD/PRPS圖譜以及紅外熱像圖。

熱點追蹤與圖像色彩分析 功能可快速定位異常發熱區域，結合局放信號特征，高效、準確地鎖定故障點。

內置數據管理軟件方便對不同設備、不同時間的檢測數據進行存儲、對比、趨勢分析，為設備狀態評估和壽命預測提供堅實依據。告別紙質記錄和分散數據管理的低效模式。

三、 硬核性能與可靠保障

核心性能： 12bit高采樣精度確保信號細節；支持內/外同步滿足不同場景需求。

連接與擴展： 豐富的接口（USB充電/數據、外部傳感器、Wifi、網口、藍牙）和標配大容量SD卡(16G~64G)保障數據自由傳輸與存儲。

堅固便攜： ABS外殼，僅重1.3kg，體積緊湊(248*165*55mm)，專為現場設計。

持久續航： 5000mAh大容量鋰電池支持約6小時連續工作，100~240VAC寬電壓充電器全球適用。

環境適應性： 寬工作溫度范圍(-35℃~50℃)，適應電力現場復雜環境。

四、 典型應用場景對比優勢

ZXPD-4系列多功能局部放電檢測儀并非簡單的功能疊加，而是通過深度集成多物理量傳感（聲、電、磁、熱）、覆蓋超寬檢測頻段、實現真正非侵入在線檢測，為電力設備絕緣狀態監測樹立了新的標桿。其革命性地解決了傳統檢測方法效率低、維度窄、數據割裂的痛點，將檢測時間大幅壓縮，將診斷維度顯著拓寬，將數據價值深度挖掘。對于追求高效、精準、全面掌握設備健康狀態的技術人員而言，ZXPD-4是不可或缺的智能化專業工具，是推動狀態檢修向更高水平發展的強大引擎。熟練掌握并應用ZXPD-4，將極大提升電網設備隱患的早期發現能力和故障診斷精準度，為電力系統的安全、穩定、高效運行提供堅實保障。
