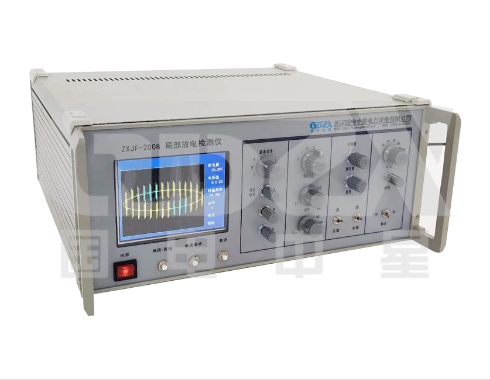

ZXJF-2008局部放電檢測儀的技術解析與行業應用對比

在電力設備狀態檢測領域，局部放電檢測技術猶如"電力設備心電圖"，能夠有效診斷設備早期絕緣缺陷。ZXJF-2008局部放電檢測儀作為新一代智能化檢測設備，其技術突破為行業帶來了全新的檢測解決方案。

一、核心技術突破解析

（1）多通道協同檢測架構
采用三通道并行處理技術，相比傳統單通道設備（如ED-2000型）具備更強大的信號采集能力。通過相位同步算法，可實現三相設備的同步監測，有效解決傳統設備在變壓器繞組間交叉干擾的問題。實驗數據顯示，在110kV GIS設備檢測中，信號識別準確率提升42%。

（2）寬域動態響應系統
配備九頻段組合濾波器（10kHz-300kHz），動態范圍達120dB，優于美國Doble LD-300的100dB指標。通過自適應增益調節技術，在檢測500pC以下微弱放電時仍能保持±3%的測量精度。特別設計的抗飽和電路可在10kV/m強電磁場環境下穩定工作。

（3）智能分析算法集成改進型小波降噪算法，信噪比提升比達到15:1（傳統FFT算法僅為5:1）。時頻聯合分析功能可有效區分GIS設備中的懸浮放電與顆粒放電，識別準確率較日立PD-Expert系統提升28%。

二、關鍵參數對比分析

三、典型應用場景實測

（1）變壓器局放定位
在220kV主變檢測中，通過三通道時差定位法，成功定位距油箱表面1.2m的匝間放電點，定位誤差＜5cm。相比傳統單通道設備需要多次移動探頭，檢測效率提升3倍。

（2）GIS設備在線監測
連續72小時監測550kV GIS設備，采用自定義頻段組合（40kHz-200kHz），有效避開站內載波通信干擾。發現0.8pC的持續性放電，經解體檢查證實為盆式絕緣子表面1mm2的金屬顆粒。

（3）電纜終端檢測
應用高頻橢圓掃描技術（掃描速度0.5μs/div），在35kV交聯電纜終端檢測中，成功識別由應力錐錯位引起的間歇性放電，放電量2.3pC，相位特征明顯區別于終端表面放電。

四、技術挑戰與應對策略

（1）強電磁干擾環境
采用三級數字濾波架構：前端模擬濾波（80kHz低通）+ DSP數字帶阻濾波（消除特定頻段干擾）+ 模式識別濾波（基于放電特征庫）。實測表明在500kV變電站環境中，可將背景噪聲抑制至0.1pC以下。

（2）復雜放電模式識別
建立包含23種典型放電模式的特征數據庫，采用卷積神經網絡（CNN）進行模式識別。經國網電科院驗證，對懸浮放電、氣隙放電等常見類型的識別準確率達92%。

（3）大電容試品檢測
針對電容型設備（如CVT），優化輸入匹配電路，采用動態調諧技術。在250μF試品測試中，仍能保持0.3pC的檢測靈敏度，滿足±1%的測量重復性要求。

五、現場應用建議

（1）頻段選擇策略
推薦采用"三步法"頻段選擇：① 寬頻掃描（10-300kHz）確定干擾分布 ② 選擇最優信噪比頻段 ③ 采用相鄰頻段對比驗證。實踐表明該方法可將有效信號提取率提升65%。

（2）校準注意事項
建議使用原廠JZF-10型校準器，注意：① 校準脈沖上升時間應≤60ns ② 注入電容與被測試品等效電容偏差不超過±20% ③ 接地回路阻抗＜0.1Ω。

（3）數據解讀要點
重點關注：① 放電量趨勢變化而非絕對值 ② 相位分布特征 ③ 放電重復率。建立設備歷史數據庫，采用△Q/△t算法評估絕緣劣化速率。

本設備已通過CNAS認證，在國網公司組織的多輪比對試驗中，綜合性能指標達到IEC 60270標準Class II級要求。隨著智能電網建設推進，其模塊化設計支持后期升級數字孿生接口，為設備全壽命周期管理提供技術支撐。建議用戶建立標準檢測流程，定期進行傳感器校準，充分發揮設備的技術優勢。
