泄漏電流測量的特點及試驗操作規定

泄漏電流試驗

由于絕緣電阻測量的局限性，所以在絕緣試驗中就出現了測量泄漏電阻的項目。由于試驗電壓高，所以就容易暴露絕緣本身的弱點，用微安表直測泄漏電流，這可以做到隨時進行監視，靈敏度高。并且可以用電壓和電流、電流和時間的關系曲線來判斷絕緣的缺陷。因此，它屬于非破壞性試驗。

由于電壓是分階段地加到絕緣物上，便可以對電壓進行控制。當電壓增加時，薄弱的絕緣將會出現大的泄漏電流，也就是得到較低的絕緣電阻。

泄漏電流測量的特點

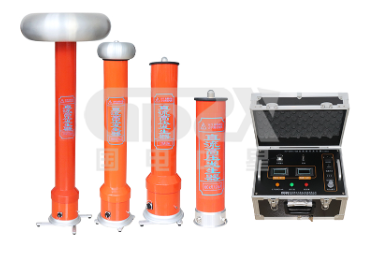

測量泄漏電流的原理和測量絕緣電阻的原理本質上是完全相同的，而且能檢出缺陷的性質也大致相同。但由于泄漏電流測量中所用的電源一般均由高壓整流設備供給并用微安表直接讀取泄漏電流。因此，它與絕緣電阻測量相比又有自己的以下特點：

(1)試驗電壓高，并且可隨意調節。測量泄漏電流時是對一定電壓等級的被試設備施以相應的試驗電壓，這個試驗電壓比兆歐表額定電壓高得多，所以容易便絕緣本身的弱點暴露出來。因?yàn)榻^緣中的某些缺陷或弱點，只有在較高的電場強度下才能暴露出來。

(2)泄漏電流可由微安表隨時監視，靈敏度高，測量重復性也較好。

(3)根據泄漏電流測量值可以換算出絕緣電阻值，而用兆歐表測出的絕緣電阻值則不可換算出泄漏電流值。因?yàn)橐獡Q算首先要知道加到被試設備上的電壓是多少，兆歐表雖然在銘牌上刻有規定的電壓值，但加到被試設備上的實際電壓并非一定是此值，而與被試設備絕緣電阻的大小有失。當被試設備的絕緣電阻很低時，作用到被試設備-上的電壓也非常低，只有當絕緣電阻趨于無窮大時，作用到被試設備上的電壓才接近于銘牌值。這是因?yàn)楸辉囋O(shè)備絕緣電阻過低時，兆歐表內阻壓隆使“線路”端子上的電壓顯著下降。

影響測量結果的主要因素

高壓連接導線

表面泄漏電流

溫度

電源電壓的非正弦波形

加壓速度

試驗電壓極性

測量時的操作規定

(1)按接線圖接好線，并由專人認真檢查接線和儀器設備，當確認無誤后，方可通電及升壓。

2)在升壓過程中，應密切監視被試設備、實驗回路及有關表計。微安表的讀數應在升壓過程中，按規定分階段進行，且需要有一定的停留時間，
以避開吸收電流。

3)在測量過程中，若有擊穿、閃絡等異常現象發生，應馬上降壓，以斷開電源，并查明原因，詳細記錄，待妥善處理后，再繼續測量

4)實驗完畢、隆壓、斷開電源后，均應對被試設備進行充分放電。

5)若是三相設備，同理應進行其它兩項測量。

6)按照規定的要求進行詳細記錄。
