絕緣油介電強度測試試驗程序及注意事項

試驗設備

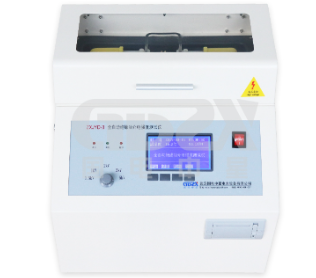

絕緣油擊穿電壓試驗儀

作業程序

樣品容器

樣品的體積應約為試樣容量的3倍，采樣最好用棕色瓶，透明瓶應在試驗前避光保存。也可用不與絕緣油發生作用的塑料容器,但不能重復使用。為了密封，應使用帶聚乙烯或是聚四氟乙烯材質墊片的螺紋塞。應先用適當?shù)那逑磩┣逑慈萜骱腿樱コ洗蔚臍堃海儆帽逑矗詈笥每諝獯蹈伞?/p>

取樣

取樣時，應留有3%的容器空間。擊穿電壓測試對試樣中微量的水或其他雜質相當敏感，需用專用采樣器采樣，以防止試樣污染。取絕緣油最易帶來雜質的地方，一般為容器底部。

清洗油杯

試驗前的電極和油杯應先用無水乙醇、乙醚清洗烘干。調整好電極距離，使其保持(2.5±0.1)mm，并用塊規校準。試驗時室溫15~35℃，濕度不高于75%的條件下進行。

樣品處理

試驗油樣送到試驗室后，應在不破壞原有儲藏密封的狀態下放置相當時間，直至油樣接近室溫。在油倒出之前，應將儲油容器顛倒數次，使油樣混合，并盡可能不產生氣泡。然后用被試油將油杯和電極沖洗2~3次。再將試油杯壁徐徐注入油杯。蓋上玻璃蓋或玻璃罩，靜止20min。

加壓試驗

在測量裝置上，對盛有油樣的電極兩端施加50Hz交流電壓，升壓速度(2士0.2)kV/s，直至油隙擊穿，并記錄擊穿電壓值。

達到擊穿電壓后，至少暫停2min，再進行下一次加壓，重復試驗6次，取擊穿電壓平均值。

注意電極間不要有氣泡，若使用攪拌，在整個試驗過程中應一直保持。

廢油處理

試驗完畢后，妥善處理發廢油，應有專門容器存放廢油，并定期進行集中處理避免環境污染。

式驗結果判斷依據（kV）

設備額定電壓：<15，投入運行前的油≥30，運行油≥25；

設備額定電壓：15~35，投入運行前的油≥35，運行油≥30；

設備額定電壓：110~220，投入運行前的油≥40，運行油≥35；

設備額定電壓：500，投入運行前的油≥60，運行油≥50；

注意事項

電極可采用球形電極、蘑菇形電極、平板電極。

電極間距離為(2.5士0.1)mm，并用塊規校準。電極間的距離過小容易擊穿，測量結果偏低。反之，測量結果偏大。

試驗數據分散性大，其原因是擊穿過程的影響比較多。因此，試驗方法中規定取6次平均值為試驗結果。

絕緣油中有水份及其他雜質時測對擊穿電壓有明顯影響。所以試樣一定要搖蕩均勻后注入油杯。

試驗中發現擊穿電壓值隨次數的增加而增高。這是由于油中混入了不同性質的雜質而引起的。若油中混入的主要是纖維雜質和水分，在擊穿過
程中水份蒸發，所以試驗數據越來越高。但也有時降低，要考慮是否超過規定等。

絕緣測擊穿電壓試驗儀應定期校驗。
