絕緣工具和安全用具電氣試驗方法

絕緣工具和安全用具電氣試驗

絕緣工具和安全用具是電氣維修、帶電操作、帶電檢査不可缺少的工具和用具。為保證運行檢修和帶電作業人員的安全必須對新使用的絕緣工具和安全用具進行驗收試驗，電氣試驗項目:絕緣電阻的測試、工頻交流耐壓試驗。

絕緣電阻的測量

對絕緣工具表面絕緣電阻的測量，應使用2500V搖表。測量時可使搖表的“L”端及“E”端引出線的測試電極(電極寬2cm)相距2cm左右，依次平行移動至有效長度的全表面，在此過程中連續轉動搖表(或電動式兆歐表連續工作)，其絕緣電阻值應無變化，在一般溫度和濕度下，測得的絕緣電阻值不得低于700MΩ。

工頻交流耐壓試驗對絕緣工具的試驗電壓是根據絕緣工具可能遭受的操作過電壓數值來考慮的，并要有10%的裕度，按系統中的最大工作電壓的1.1倍為試驗電壓，對絕緣工具進行耐壓試驗。

6-10kV系統的操作過電壓按4倍線電壓考慮，其試驗電壓為：

4x10x1.1=44kV

35kV系統的操作過電壓按4倍相電壓考慮，其試驗電壓為：
4x35/√3x1.1=89kV

按絕緣工具的有效絕緣長度施加試驗電壓，往往受到試驗設備的限制，由于試驗電壓較高，需要分段進行試驗，這時工具每厘米絕緣長度的試驗電壓按上述計算值還應提高20%，這樣根據絕緣工具的最小有效絕緣長度可以計算出每厘米長度應加的試驗電壓值。

試驗方法如下：

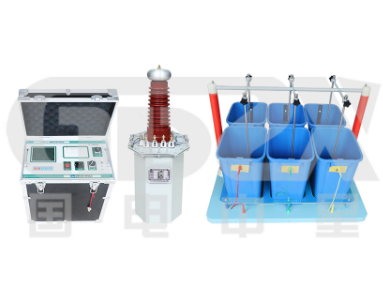

絕緣桿、繩、梯的耐壓試驗:用細裸銅線或細裸鋁線等作電極，纏繞于試品上，并按等距離布及各部位(例如間隔30cm)絕緣手套、絕緣靴的耐壓試驗:將手套、靴內注水，水面距上沿5cm，并將其置于水箱內，浸入水中，根據手套的不同高度調節水箱的升降框，使手套內外水位相同，將電極插人手套內加壓，要注意手套露出水面的部分應保持干燥。
