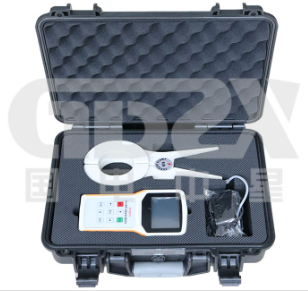

變壓器鐵芯接地電流測試儀現場試驗使用方法

變壓器鐵芯接地電流測試儀使用操作方法

1)連接好電流鉗與主機，開機進入測試

2)將電流鉗鉗住被測線路，觀察讀數，若儀表顯示“OL”符號，表示被測電流超出了儀表的上量限；

3)變壓器鐵芯接地電流測試儀測波形具有自動放大功能，不能根據波形幅值來判斷電流大小;

4)在測量低端電流(0.1mA~1.00A)前，為確保測量準確，子須手動開合兩次，待液晶顯示電流值少于10.0mA后，再入鐵芯或導線進行測量；

5)在測量低端電流(01mA~100A)時由于電流具有滲磁現象在測量過程中，電流值會隨時間下降，導致測量不準確。因此，測量時以電流鉗鉗入鐵芯或導線，電流值顯示穩定后的一段時間(約3s內)的測量值為準;如果想再獲得正確的電流值則需讓鉗子離開鐵芯后，按照步驟4的操作，進行測量。

6)測量時鐵芯應靠近鉗子中心點處。(在測量低端電流時，如果測量鐵芯在鉗子內的不同位置，電流會有一定的偏差)

變壓器鐵芯接地電流測試儀使用注意事項

使用應確認儀表及附件完好，儀表、測試線絕緣層無破損、無裸露及斷線才能使用。

注意本儀表所規定的測量范圍及使用環境。

不要同時操作2個或2個以上的按鍵，操作會無效。

不能用于測試高于1000V電壓線路。

儀表后蓋及電池蓋板沒有蓋好禁止使用。

確定導線的連接插頭已緊密地插入接口內。

儀表于潮濕狀態下，請勿使用，或更換電池。

禁止在易燃性及危險場所測試。

測試線須撤離被測導線后才能從儀表上拔出，不能觸摸輸入插孔，以免觸電。

請勿在強電磁環境下使用，以免影響儀器正常工作。

儀表在使用中，機殼或測試線發生斷裂而造成金屬外露時，請停止使用。

請勿于高溫潮濕，有結露的場所及日光直射下長時間放置和存放儀表。

儀表及電流鉗口必須定期保養，保持清潔，不能用腐蝕劑和粗糙物擦拭鉗口。

避免電流鉗受沖擊，尤其是鉗口接合面。

儀表具有自動關機功能。
