高壓開關柜局部放電檢測試驗結果的分析方法

局放檢測過程中的干擾排除，主要是排除基于電磁幅射原理的千擾信號，現場測試過程中，常采用以下方法來排除試驗的干擾：

錯開時間或關閉干擾源

對部分干擾源（如移動通訊信號，廣播信號、軌道交通等），選擇其信號較小時，進行局放檢測，可以在效的避免該干擾信號；在檢測過程中如發現存在可以關閉的干擾源（如各種旋轉電機，電子圍欄、照明燈、SF6測漏裝置、空調等），可以將干擾源關閉，避免影響檢測結果。

選擇合適的濾波器

對部分固定頻率的干擾信號，可以加裝合適的濾波器，過濾該干擾信號，以免影響局放檢測結果。

分析檢測信號的工頻相關性

分析檢測信號的工頻相關性，能夠有效判斷該信號是否與工頻信號相關，如果相關，則該信號是在工頻的環境下發出的信號，很有可能是局放信號，但也可能是來源于電力系統中的干擾，如燈、空調、電表柜、二次回路，但如果沒有工頻相關性，則大多來源于干擾信號。

定位法排除干擾信號

當檢測到有脈沖信號時，可初步判斷信號的工頻相關性，但還需要進一步對信號源進行定位分析，可先采取時差法對信號進行粗略定位分析，從而確認信號來自設備內部的局部放電信號還是外部的干擾信號。

局部放電試驗結果分析方法：

趨勢分析法，分析同一個開關柜在不同時間的檢測結果，進行縱向比較判斷開關柜的運行趨勢。根據特定的周期檢測開關室中的開關柜，保留每次的檢測結果，后續就可以根據檢測結果對設備局部放電狀態變化的趨勢進行分析；

橫向分析法，即對同個開關室中開關柜的檢測結果做出橫向比較，如果其中一個開關柜的檢測結果大于現場背景值以及其它開關柜的測試結果，則可以確定該設備可能存在缺陷；

閾值比較，即提供判斷閾值，將其與開關柜的檢測結果做出比較，分析結果判斷開關柜的運行狀態。

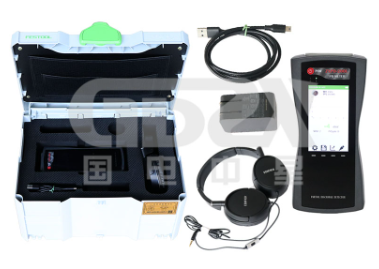

       國電中星是專業的二次保護檢測設備生產廠家，生產的儀器設備種類多，多種型號可供選擇。國電中星為您服務：4000-828-027，了解更多訪問國電中星官網：www.88566c.com。
