絕緣測量試驗操作過程及安全注意事項

絕緣電阻測量工作的開始

試驗分工安排，試驗開始前試驗負責人應明確每個試驗人員的分工和職責，并對全體試驗人員詳細交代工作內容、安全注意事項和帶電部位。

接線檢查，加壓前，試驗負責人必須認真檢查試驗變壓器和試品的情況，是否符合試驗要求，檢查試驗接線、試驗變壓器高壓接地線是否已拆除及試驗人員的就位情況。

檢查試驗設備，在不帶試品的情況下，開啟絕緣電阻測試儀后，將絕緣電阻測試儀的高壓端與接地端短時短接，搖表讀數應為零。將絕緣電阻測試儀的高壓端與接地端開路，開啟絕緣電阻測試儀后絕緣電阻測試儀讀數應為無窮大。

絕緣測量試驗過程

1、發、復令和呼唱

試驗負責人發令，操作人員應復令，發、復令用語應規范、明確。電壓達到試驗值時，迅速按下秒表進行計時，然后根據試驗的目的，記錄下十五秒、一分鐘、十分鐘的試驗數據。

2、試驗設備操作

操作人應在試驗負責人許可后，一手按下高壓按鈕，一手放在跳閘按鈕上，操作人應隨時警惕異常情況的發生，一旦發生異常應迅速按下跳閘按鈕。

3、放電、接地

加壓結束后，電壓降為零，跳開電源開關，由操作人拉開電源閘刀，由監護人或接線員對加壓設備的高壓輸出端及試品進行放電并可靠接地。放電時應使用接地操作棒，總長度不得小于100cm，其中絕緣部分70cm，握手部分30cm。

4、更改接線

在試驗變壓器的高壓輸出端已可靠接地、試品已充分放電接地、確認電源側閘刀已拉開后，試驗負責人方可下令更改接線或結束試驗。更改接線人員應在試驗負責人下令可以更改接線后，并確認電源側閘刀已拉開，加壓設備高壓輸出端和試品已短路接地，方可改線。

絕緣試驗主要危險點

高壓引線及試驗設備帶電部分必須有足夠的安全距離，要防止因距離不夠引起放電；

測量用的屏蔽線在測量時屏蔽網帶高壓，嚴禁用手接觸；

因絕緣電阻測量后對被試設備充滿了電荷，故必須對試品進行充分放電。嚴禁在試品不接地狀態接觸試品或更改接線；

當試品的電容量比較大，應防止突然斷電，造成試品對試驗設備的反充電，損壞試驗設備。

安全技術措施

服裝、絕緣鞋、絕緣墊。試驗人員應穿著長袖棉質工作服和絕緣鞋，戴安全帽，操作人應站在絕緣墊上。絕緣工具應經試驗合格并在有效期內。

安全電子圍欄，高壓試驗區周圍應設置圍欄，并在圍欄上懸掛適當數量的“止步，高壓危險！"的標示牌，標示必須朝向圍欄的外側。圍欄與高壓引線及試驗設備帶電部分必須有足夠的安全距離，加壓時應設專人監護。被試設備兩端不在同一地點時，另一端也應裝設圍欄并設專人看守。

接地線，試驗變壓器的金屬外殼必須可靠接地。接地線應使用多股裸銅線或帶透明絕緣層的銅質軟絞線，其截面應能滿足試驗要求，并不得小于4mm2。接地線與接地體應連接牢固，并接觸良好，嚴禁纏繞。嚴禁在低壓回路的中性線或水管上接地。

電源、電源控制箱，高壓試驗變壓器的低壓電源箱必須規范，應有符合要求的220V或380V交流電源，嚴禁一火一地的方式，電源端應連有合適的觸電保護器。電源控制箱應裝設有明顯斷開點的雙極閘刀和過流掉閘裝置。連接電源時必須有人監護，并將電源盤或電源閘刀、電源線放至所需位置后再接通電源，嚴禁帶電移動電源盤或電源閘刀。

高壓引線，測量用的高壓引線應用屏蔽線，連接必須牢固，必要時用絕緣物支撐。

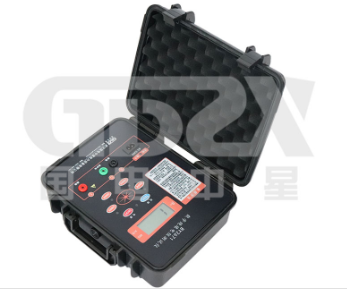

國電中星是專業的二次保護檢測設備生產廠家，生產的儀器設備種類多，多種型號可供選擇。國電中星為您服務：4000-828-027，了解更多訪問國電中星官網：www.88566c.com。
