電纜絕緣電阻測試儀器及現場測試方法

電纜絕緣電阻測試

電纜絕緣電阻的測試，是指電纜線芯之間及申纜線芯對表皮間的絕緣電阻測量。

它可初步判斷電纜絕緣受潮老化的缺陷，也能判斷出電纜在耐壓試驗時絕緣是否有缺陷等問題測量電纜導線直流電阻可用電橋法，也可用電壓降法，測量一相電纜的導線直流電阻時，可用其他相電纜作為另一端的電壓和電流引線。

簡單、基本的方法是兆歐表法

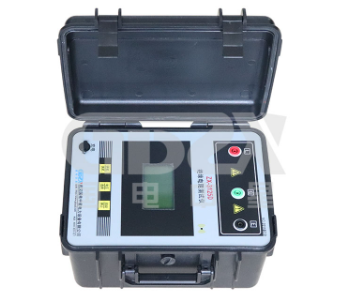

兆歐表測量電纜絕緣電阻

絕緣電阻的測量有直接測量法、比較法、充電法和自放電法；

直接法是常用的測量方法，該方法是在被檢測試品工置接施加已知的穩定的直流電壓。通過被測試品的穩態電流的大小來確定絕緣電阻。

絕緣電阻測試儀測試方法

L接線端子接在電纜芯上，使用絕緣電阻較高的連接線并注意不要放在地上或與其他物體接觸:兆歐表的E 接線端子接在電纜外皮和地上:為消除表面泄漏電流的影響，G 接線端應接于電纜線芯端部絕緣的屏蔽環上。

為了便于比較，一般都將不同溫度時測量出的絕緣電阻值換算為溫度為20℃長度為1Km時的值。

測量電纜絕緣電阻的注意事項

試驗前必須將導電線芯及電纜金屬護套接地使其充分放電，并根據被測電纜的額定電壓選擇適當?shù)恼讱W表

同時將電纜終端頭表面擦試干凈，并進行表面屏蔽。

測量時應將兆歐表放置在平穩且無較大振動的地方，并按有關要求檢查兆歐表是否工作正常；

每次測完絕緣電阻后都要將電纜放電、接地電纜線路越長其接地時間也就越長，一般不少于1min。

國電中星是專業的二次保護檢測設備生產廠家，生產的儀器設備種類多，多種型號可供選擇。國電中星為您服務：4000-828-027，了解更多訪問國電中星官網：www.88566c.com。
